三維(3D)多孔材料因其孔隙率高、比表面積大、形態(tài)和力學性能可控等特點，在電子工程和生物醫(yī)學/環(huán)境工程中受到廣泛關注。在這項工作中，采用冷凍干燥的方法，通過改變CS與GO的組成比例，制備了可壓縮的、可逆的、類似羽毛的輕質3D殼聚糖/氧化石墨烯(CS/GO)復合泡沫。該結構是通過整個泡沫中CS胺基和GO羧酸基之間形成酰胺鍵而獲得的。采用傅里葉變換紅外光譜法對泡沫進行化學分析，通過場發(fā)射掃描電鏡和交聯(lián)密度測量對泡沫形貌進行分析。利用自制的微壓頭和動態(tài)機械分析儀對其進行了單調(diào)壓縮、應力松弛和頻率掃描測試，確定了其機械特性和靜態(tài)及動態(tài)粘彈性特性。隨著CS濃度的增加，儲能/損耗模量和交聯(lián)密度增加，而tanδ降低。微觀力學模型預測了它們的粘彈性性質，模擬數(shù)據(jù)與實驗數(shù)據(jù)一致。本研究展示了一種制備輕質多孔3D CS/GO復合泡沫材料的簡單方法，該材料具有生物相容性、導電性和良好的機械和粘彈性性能。這些泡沫材料在生物醫(yī)學、環(huán)境工程和電子設備方面的應用是具有很廣闊的前景。

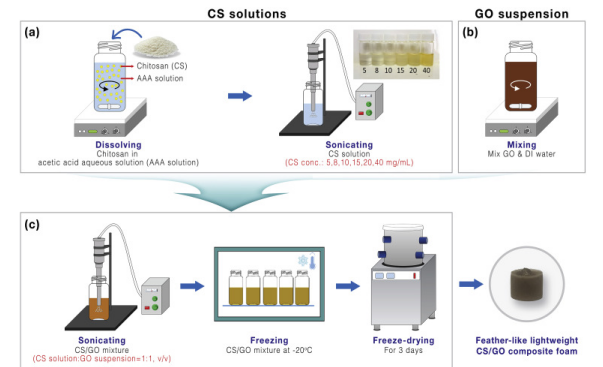

Fig. 1. CS/GO泡沫的合成過程示意圖：制備(a) CS溶液和(b) GO懸浮液，(c)制備 CS/GO混合物并冷凍干燥產(chǎn)生的CS/GO泡沫。

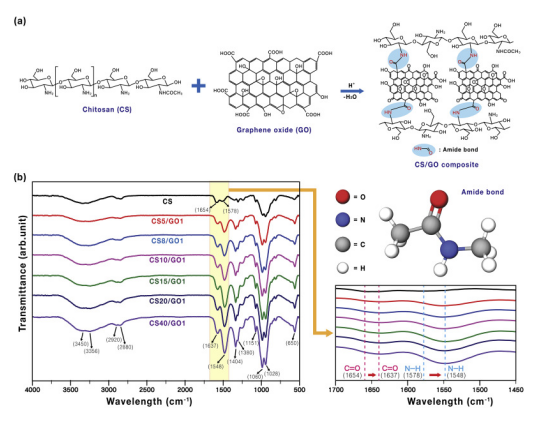

Fig. 2. (a) CS與GO反應生成CS/GO復合泡沫的反應機理示意圖。(b)原始CS和各種CS濃度(5、8、10、15、20和40μmg/ mL)制備的CS/GO泡沫的FT-IR光譜。

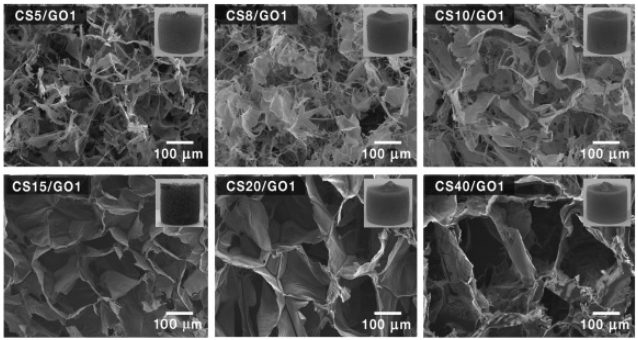

Fig. 3. 使用各種CS濃度(5、8、10、15、20和40μmg/ mL)制備的CS/GO泡沫的FE-SEM圖和照片(插圖)。

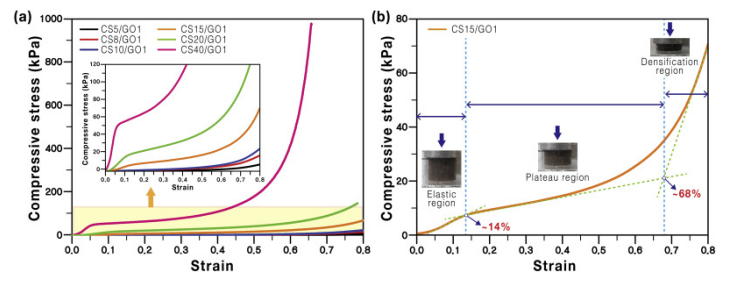

Fig. 4. (a)使用0至80%應變范圍內(nèi)的各種CS濃度(5、8、10、15、20和40μmg/ mL)制備的CS/GO泡沫的單軸壓縮應力-應變曲線。(b) CS15/GO1的應力-應變曲線。

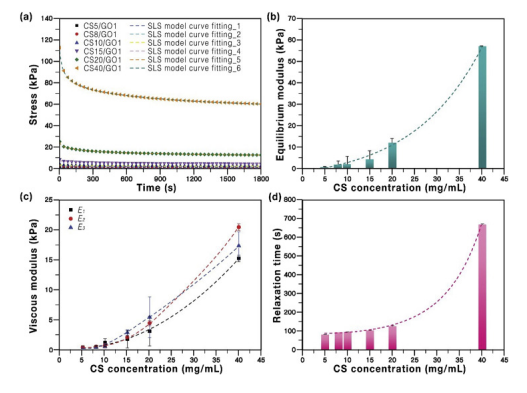

Fig. 5. CS/GO泡沫的靜態(tài)粘彈性性能：(a) CS/GO泡沫在恒應變變形30%下的應力-松弛行為。(b) 通過使用廣義Maxwell模型繪制的擬合曲線，確定CS/GO泡沫的平衡模量(
E∞)和(c)粘彈性模量(
E1,
E2, and
E3)。（d）應力松弛在初始值的1/e時，獲得的CS/GO泡沫的弛豫時間(
τ) 。

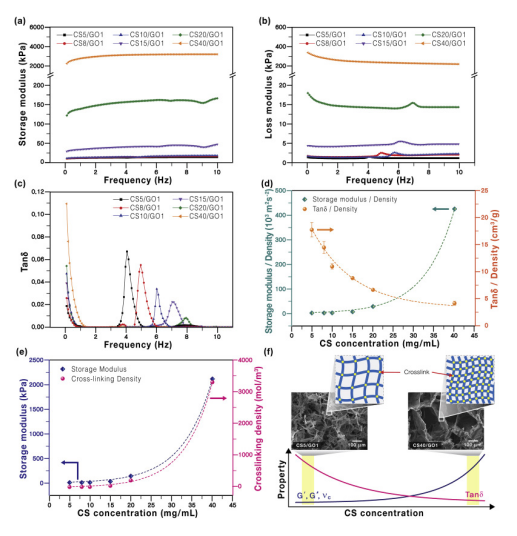

Fig. 6. CS/GO泡沫的動態(tài)粘彈性性能：在頻率平均應變?yōu)?%，應變幅值為1%時CS/GO泡沫的(a)儲能模量(
G′)，(b)損耗模量(
G″)和(c)損耗系數(shù)(tan
δ) 。(d)使用各種CS濃度制備的CS/GO泡沫密度統(tǒng)一的G'和tanδ值。(e)不同CS濃度下CS/GO泡沫的G’與交聯(lián)密度(
vc)的關系。(f)不同濃度的CS的動態(tài)粘彈性(即G'，G''和tanδ)和vc(預期的交聯(lián)網(wǎng)絡結構)的相關性。
相關研究成果于2019年由韓國成均館大學Jonghwan Suhr課題組，發(fā)表在Carbon (https://doi.org/10.1016/j.carbon.2019.10.019 )上。原文：Development of reversibly compressible feather-like lightweight Chitosan/GO composite foams and their mechanical and viscoelastic properties
