工業上合成NH3主要依賴于Haber–Bosch工藝，耗能大且排放大量二氧化碳。 電化學還原N2是一種環保且可持續的合成NH3技術，但實施該技術需要高效的N2還原電催化劑。在這項工作中，提出了Ru2P納米顆粒-還原氧化石墨烯雜化物，將其作為有效的電催化劑在大氣環境下進行人工固氮（N2-NH3），表現出優異的選擇性。 在0.1 M HCl電解液中進行電化學測試，結果表明：在0.05 V（相對于可逆氫電極）下，該雜化物的NH3產率高至32.8 μg h-1 m g-1，法拉第效率達13.04％。此外，它還表現出良好的電化學和結構穩定性。理論計算進一步表明Ru2P–rGO僅在低的活化能壘下就可實現有效催化N2還原合成NH3。

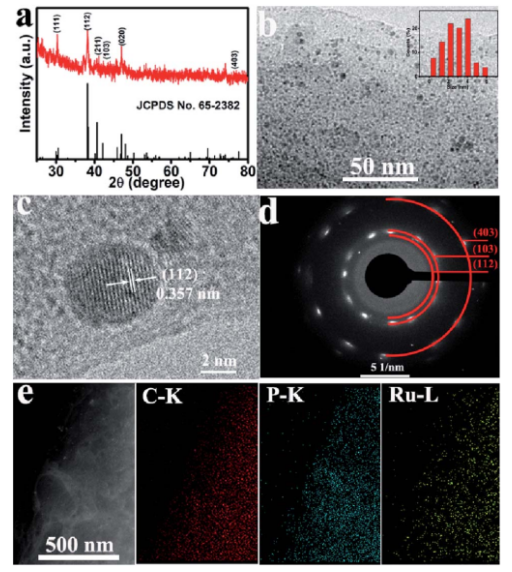

Figure 1. （a）Ru2P–rGO的XRD圖，（b）TEM圖，插圖為Ru2P的粒徑分布，（c）HRTEM圖，（d）SAED圖，（e）STEM和EDX元素分布。

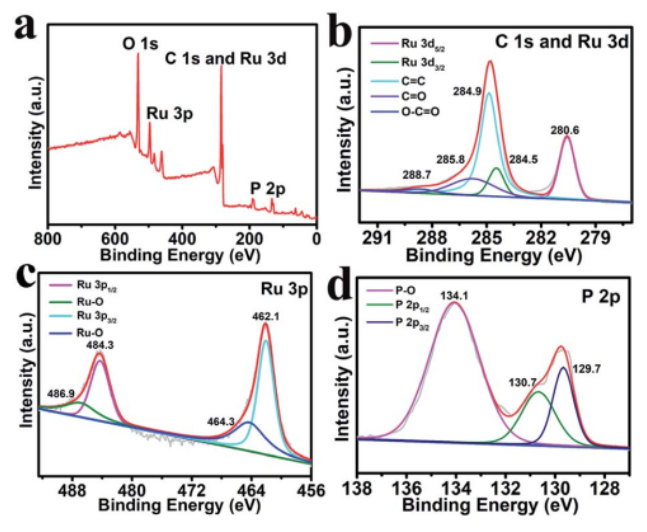

Figure 2. XPS分析。（a）Ru2P–rGO的XPS總譜，高分辨（b）C 1s和Ru 3d，（c）Ru 3p和（d）P 2p區域。

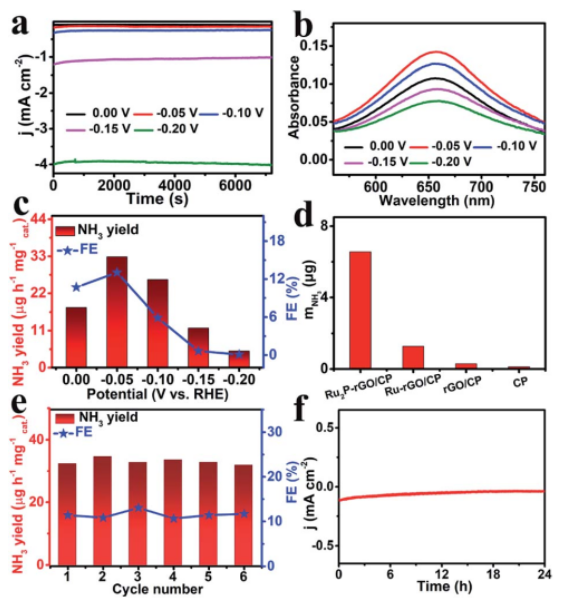

Figure 3.在N2飽和的 0.1 M HCl溶液中的電化學測試。（a）Ru2P–rGO/CP在不同電壓下的計時電流曲線，（b）在不同電壓電解測試2 h后電解液的UV-vis吸收光譜，（c）NH3產率及對應電壓下的法拉第效率，（d）不同電極的NH3產率比較，（e）循環測試6次，（f）長期電解測試（24 h）。

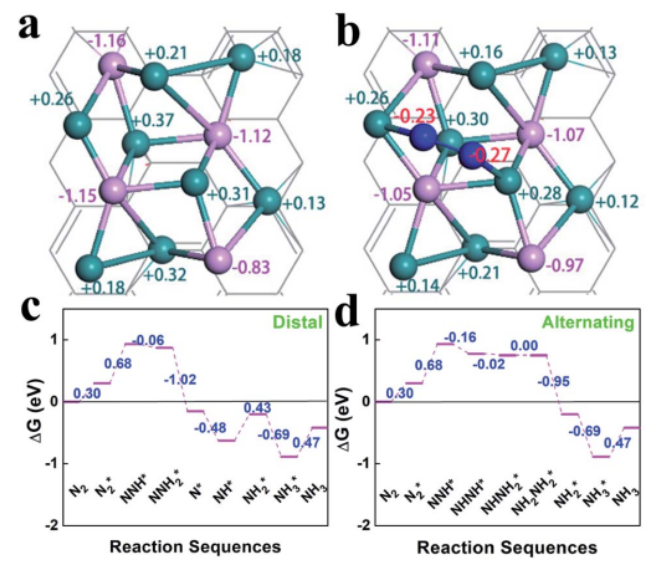

Figure 4. （a-b）Ru2P–rGO吸附N2前后的最優幾何和Bader電荷結構，理論計算Ru2P–rGO催化NRR時的能量情況：（c）遠端機制和（d）交替機制。
該研究工作由電子科技大學孫旭平課題組于2019年發表在J. Mater. Chem. A期刊上。原文：An ultrasmall Ru2P nanoparticles–reduced graphene oxide hybrid: an efficient electrocatalyst for NH3 synthesis under ambient conditions（DOI: 10.1039/c9ta10346e）。
