九一国产精品,99久久精品一区,四虎海外影库www4hu

全部新聞公司新聞產品新聞資料下載行業新聞

南京林業大學化學工程學院，林產品高效加工利用協同創新中心Xiaobao Li等--氧化石墨烯/乙酰化木質素復合材料協同增強聚乳酸的韌性和水蒸氣阻隔性能

采用溶液共混法制備聚乳酸（PLA）/氧化石墨烯（GO）/乙酰化木質素（ACL）復合薄膜，研究了GO、ACL和GO/ACL對PLA韌性和阻隔性能的影響。傅里葉變換紅外光譜 (FT-IR) 和拉曼光譜表明GO上的羧基和ACL上的羥基之間形成了氫鍵。粒徑分析表明，ACL的加入能夠有效改善GO在有機溶劑中的分散性，GO的平均粒徑由4259 nm降低到1734 nm。與GO和ACL相比，GO/ACL對PLA的韌性和水蒸氣阻隔性能有更大的提高，同時PLA的斷裂伸長率提高了197%，水蒸氣阻隔性提高了26%。因此，GO/ACL賦予了PLA優異的韌性和良好的阻隔性能。

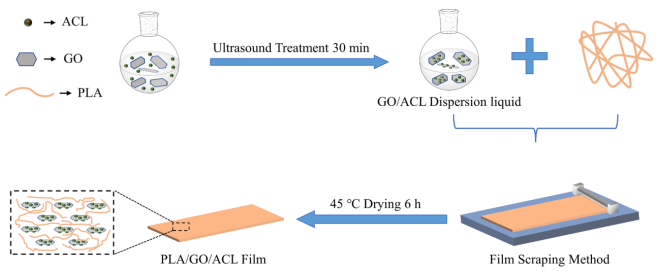

圖1. PLA/GO/ACL復合薄膜的制備方案。

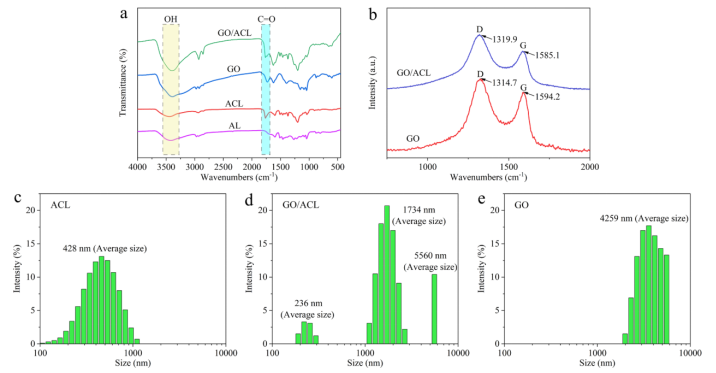

圖2. (a)FT-IR光譜、(b)拉曼光譜和(c、d和e)粒徑分布。

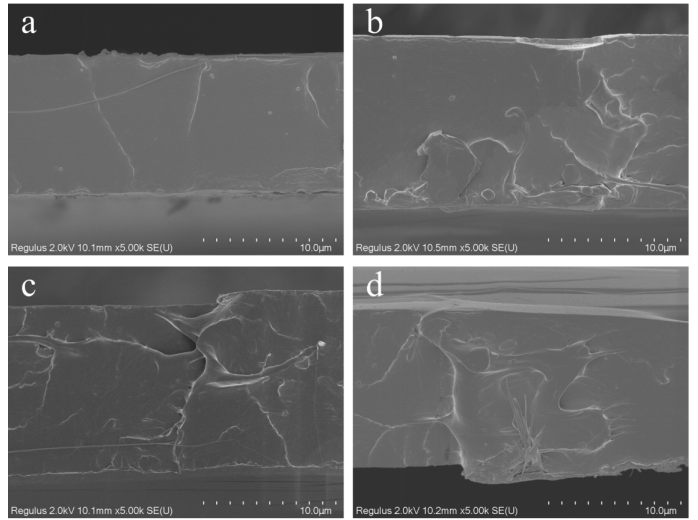

圖3. (a)PLA、(b)PLA/GO、(c)PLA/ACL、(d)PLA/GO/ACL薄膜的SEM圖像。

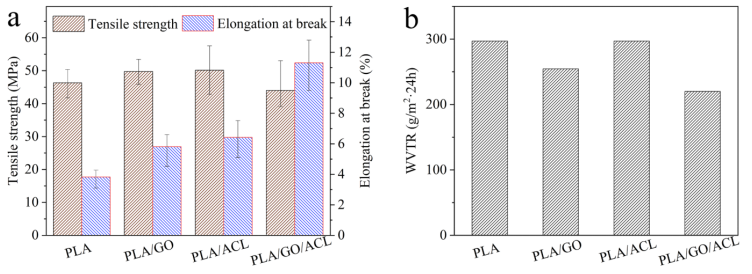

圖4. PLA、PLA/GO、PLA/ACL 和PLA/GO/ACL薄膜的(a)拉伸性能和(b)WVTR。

相關研究成果由南京林業大學化學工程學院，林產品高效加工利用協同創新中心Xiaobao Li等人于2022年發表在Materials Letters (https://doi.org/10.1016/j.matlet.2022.131829)上。原文：Synergistically enhanced toughness and water vapour barrier performance of polylactic acid by graphene oxide/acetylated lignin composite。

轉自《石墨烯研究》公眾號



您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :

国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频
